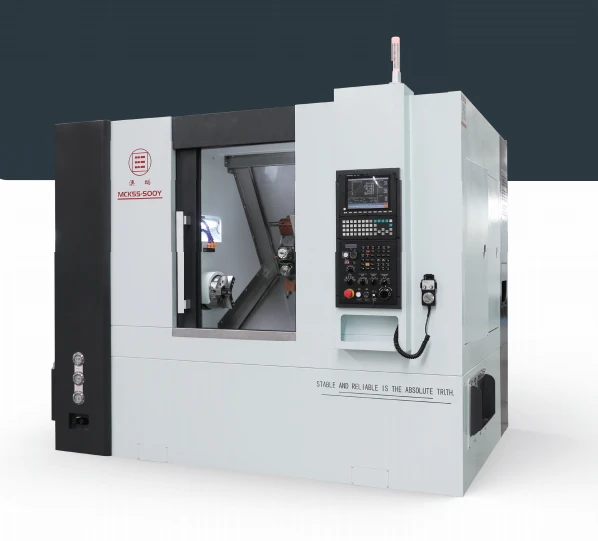

Κεκλιμένο-κρεβάτι CNC Τόρνος MCK55-500
Με ολοκληρωμένη απόδοση, είναι κατάλληλος για πολύπλοκες λειτουργίες στροφής. Ο MCK55-500 είναι ένας τόρνος CNC με κεκλιμένο κρεβάτι 30 μοιρών υψηλής ακαμψίας με εξαιρετική απόδοση κίνησης άξονα, μεγάλη διαδρομή του άξονα Z και μεγάλες προδιαγραφές γραμμικού οδηγού, εξασφαλίζοντας σταθερή και αποτελεσματική λειτουργία. Η συνολική του απόδοση είναι ολοκληρωμένη, καθιστώντας το κατάλληλο για μια ποικιλία εφαρμογών μηχανουργικής κατεργασίας. Η δυναμική ταχύτητα του άξονα είναι 100-3000 rpm, η μέγιστη διάμετρος περιστροφής είναι 550 mm και το μέγιστο μήκος μηχανικής κατεργασίας είναι 550 mm.
Λειτουργία
Με ολοκληρωμένη απόδοση, είναι κατάλληλο για σύνθετες εργασίες τόρνευσης.
Ο MCK55-500 είναι ένας τόρνος CNC με κεκλιμένο κρεβάτι 30 μοιρών υψηλής ακαμψίας με εξαιρετική απόδοση κίνησης άξονα, μεγάλη διαδρομή του άξονα Z και μεγάλες προδιαγραφές γραμμικού οδηγού, εξασφαλίζοντας σταθερή και αποτελεσματική λειτουργία. Η συνολική του απόδοση είναι ολοκληρωμένη, καθιστώντας το κατάλληλο για μια ποικιλία εφαρμογών μηχανουργικής κατεργασίας. Η δυναμική ταχύτητα του άξονα είναι 100-3000 rpm, η μέγιστη διάμετρος περιστροφής είναι 550 mm και το μέγιστο μήκος μηχανικής κατεργασίας είναι 550 mm.
Παράμετροι προϊόντος
| Σχέδιο | Ονομα | MCK55-500 |
| Ικανότητα επεξεργασίας | Μέγιστη διάμετρος ταλάντευσης πάνω από το κρεβάτι | Φ550mm |
| Μέγιστη διάμετρος ταλάντευσης πάνω από τον φορέα | Φ260mm | |
| Μέγιστο μήκος τεμαχίου εργασίας | 550 χλστ | |
| Μέγιστο κοντάκι ράβδου μέσω-διαμέτρου οπής | Φ51mm | |
| Κίνηση άξονα Χ/Ζ | Αποτελεσματική διαδρομή με άξονα Χ- | 400mm (μέτρηση διαμέτρου) |
| Αποτελεσματική διαδρομή του άξονα Z- | 570 χλστ | |
| Ταχύτατη ταχύτητα διέλευσης άξονα Χ/Υ/Ζ | 15/25 mm/min | |
| Προδιαγραφές γραμμικού οδηγού άξονα Χ/Ζ | 45/45 | |
| Διάμετρος/βήμα σφαιρικής βίδας άξονα Χ/Ζ | 3210/3210 | |
| Σερβοκινητήρας άξονα Χ/Υ/Ζ | 11,5 Nm/11,5 Nm/11,5 Nm | |
| Κύριος άξονας | Τύπος μύτης ατράκτου | A2-6 |
| A2-8 (Προαιρετικό) | ||
| Περάστε από τη διάμετρο της οπής- | Φ70mm | |
| Φ87mm (προαιρετικό) | ||
| Μέγιστη ταχύτητα ατράκτου | Μηχανικός άξονας 100-3000rpm | |
| Μηχανική ταχύτητα ατράκτου: 100-2500 rpm (προαιρετικά) | ||
| Ισχύς κινητήρα ατράκτου | 11 kw | |
| 15 kW (προαιρετικό) | ||
| Προδιαγραφές τσοκ και περιστροφικού κυλίνδρου | Τσοκ 8 ιντσών / Τσοκ 10 ιντσών (προαιρετικό) 852 | |
| Τσοκ 10 ιντσών / Τσοκ 12 ιντσών (προαιρετικό) 1075 | ||
| Tailstock | Προδιαγραφές μανικιών ουράς | Φ75mm |
| Ταξίδι με μανίκι ουρά | 150 χλστ | |
| Μέθοδος τροφοδοσίας Tailstock | Υδραυλικός | |
| Εργαλεία κοπής | Προδιαγραφές βάσης εργαλείου | Φ25*25mm |
| Προδιαγραφές βαρετών μπαρ | Φ32mm | |
| Πύργος εργαλείων (θέσεις εργαλείων) | Κεντρικό ύψος 100mm, σερβοπύργος 8 σταθμών | |
| Άλλες προδιαγραφές | Τύπος δομής κρεβατιού μηχανής | 30 μοίρες |
| Εξωτερικές διαστάσεις | Μήκος * Πλάτος * Ύψος | 2385*1680*1820 |
| Βάρος μηχανής | Περίπου 4000 κιλά |
Τυπικά αξεσουάρ
| 1. Σύστημα CNC νέας γενιάς | 5. Υδραυλική ουρά | 9. Σύστημα φωτισμού |
| 2. Υδραυλικός κύλινδρος | 6. Υδραυλικό σύστημα | 10. Προειδοποιητικό φως |
| 3. Υδραυλικό τσοκ | 7. Σύστημα ψύξης | 11. Συμπεριλαμβανόμενα εργαλεία |
| 4. Πύργος ηλεκτρικού εργαλείου υδραυλικού ανυψωτικού σερβομηχανισμού | 8. Αυτόματο σύστημα λίπανσης | 12. Εγχειρίδιο λειτουργίας |
Προαιρετικά αξεσουάρ
| 1. Αυτόματη μηχανή μεταξοτυπίας | 2. Αυτοματισμός ρομποτικού βραχίονα τύπου Truss- | |
Τα παραπάνω παραδείγματα δεν αντιπροσωπεύουν όλες τις πιθανές επιλογές. Η προσαρμογή είναι διαθέσιμη με βάση τις ανάγκες των πελατών.
Βασικά εξαρτήματα
Κεκλιμένος τόρνος κρεβατιού με ουρά
